Contor trifazic ORNO OR-WE-531, 80A, certificare MID, 3 faze, 230V, frecventa de impuls 1000 imp/kWh, IP51, masoara energia reactiva si consum, port IR, resetare subcontor energie activa, alb

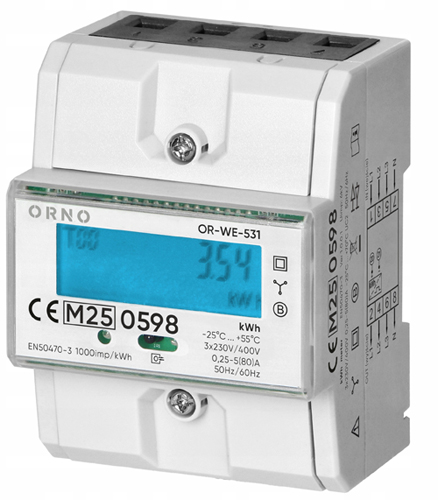

Contorul de energie trifazat Orno OR-WE-531 este conceput pentru monitorizarea precisa a consumului de energie in sisteme cu o tensiune nominala de 3x230V sau 400V AC si o frecventa de 50Hz. Acesta masoara energia activa, consumata si exportata.
Un prag de masurare scazut de 0,25A garanteaza o sensibilitate ridicata la sarcini mici, in timp ce un curent de pornire de 0,02A permite inregistrarea chiar si a unui consum foarte mic.
Un afisaj LCD digital, iluminat din spate (6+2 cifre) faciliteaza citirea in conditii de lumina slaba. Dispozitivul ofera, de asemenea, resetarea sub-contorului de energie activa, utila pentru resetari periodice.
Functioneaza bine ca si contor principal sau sub-contor in locuinte, spatii comerciale si industriale.
Cum functioneaza?
Un circuit electronic special, influentat de curentul electric si tensiunea aplicata in fiecare faza, afiseaza impulsuri proportionale cu energia electrica consumata in faza respectiva. Suma impulsurilor din cele trei faze este semnalizata printr-un LED intermitent. Numarul de impulsuri este convertit in energie consumata, iar valoarea sa este afisata pe afisajul LCD (6+2).
Gama larga de aplicatii, masurare precisa
Sistem trifazat cu patru fire, fara transformatoare de curent (masurare directa)
Curent minim: 0,25A
Curent de pornire: 0,02A
Curent maxim: 80A
Inregistrarea energiei active consumate si eliberate, control convenabil al debitului in ambele directii
Semnalizarea prin LED a insumarii impulsurilor din 3 faze
Afisaj clar, comunicare eficienta
Ecran LCD iluminat din spate (6+2 cifre), usor de citit in lumina slaba
Functie de resetare a subcontorului de energie activa, resetare periodica rapida
Capacitatea de a afisa pana la 27 de parametri pe ecran (necesita utilizarea cablului OR-WE-518, neinclus - pentru comunicarea dintre contor si computer)
Suporta protocolul IR conform cu EN 62056-21
Viteza de transmisie a datelor (rata Baud): 300, 600, 1200, 2400, 4800, 9600, 19200 biti/sec.
Carcasa compacta, asamblare usoara
Montare pe o sina DIN TH-35mm - instalare usoara in tablouri de distributie standard

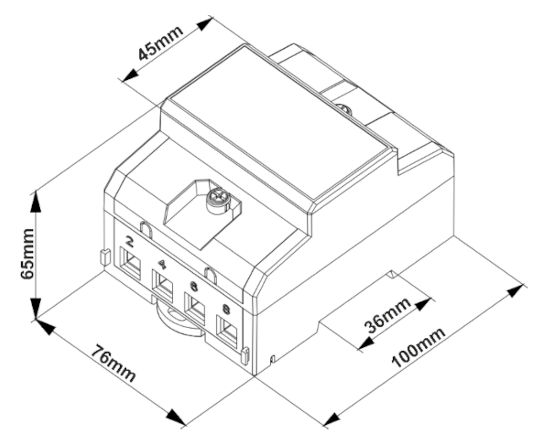

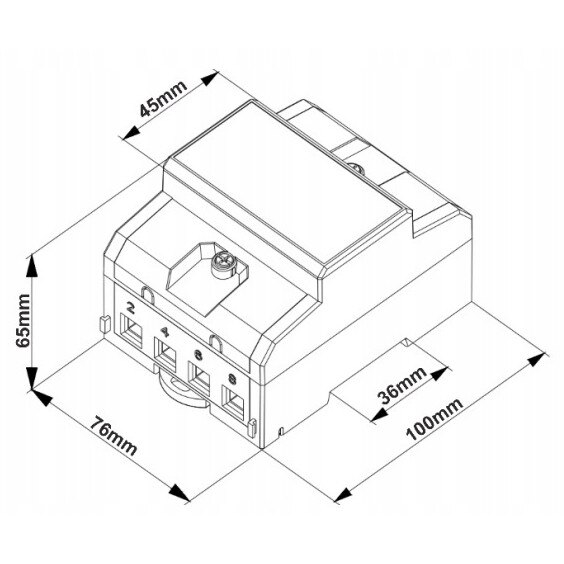

Dimensiunile carcasei: 76 x 100 x 65 mm - se potriveste in modulele standard DIN 4.3
Sectiunea transversala maxima a firelor de conectare: 35 mm²
Respectarea standardelor
Respectat standardele: IEC 62056-21 (IEC1107), EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015.
Conformitate cu MID 2014/32/UE - poate fi utilizat in spatii comerciale unde sunt necesare dispozitive certificate pentru facturare.

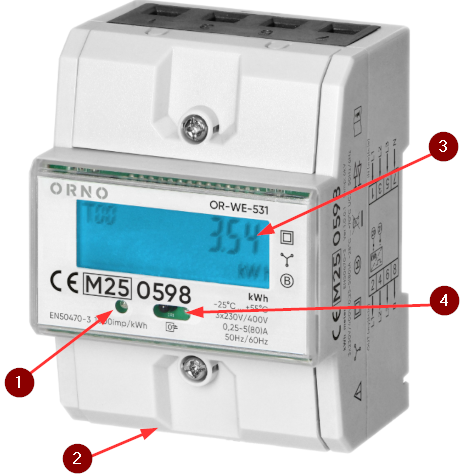

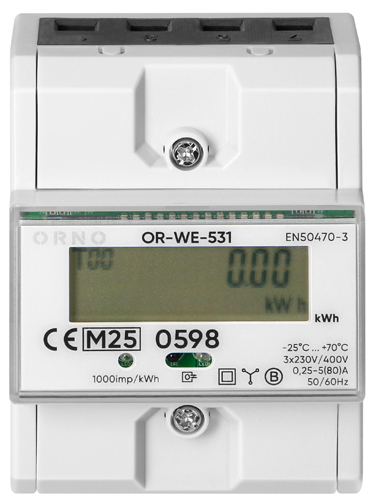

Legenda Afisaj
1. Indicator de impulsuri de energie activa
2. Iesire impuls SO
3. Afisaj LCD
4. Comunicare in infrarosu

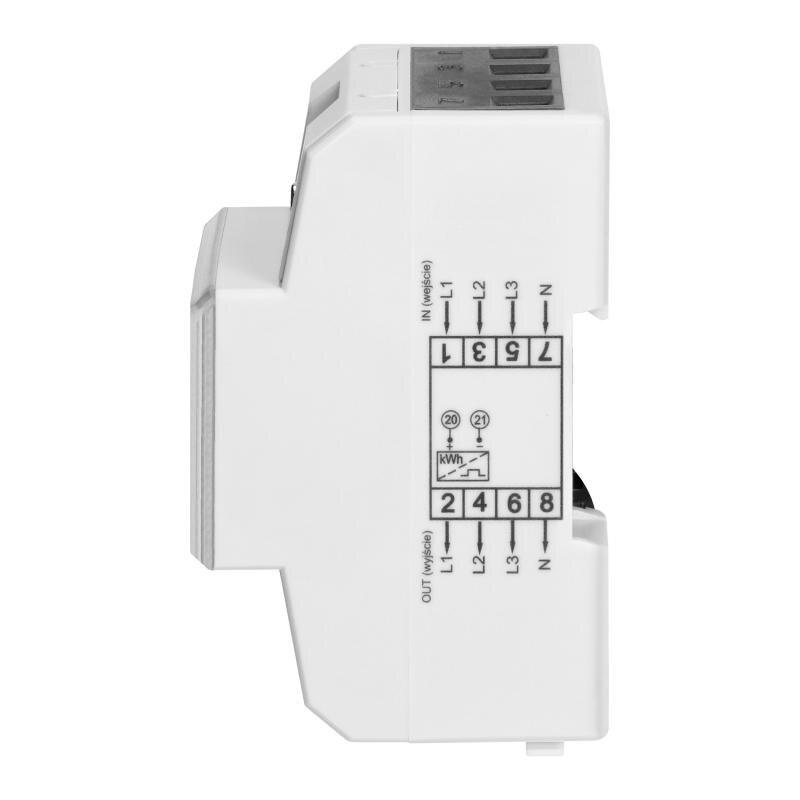

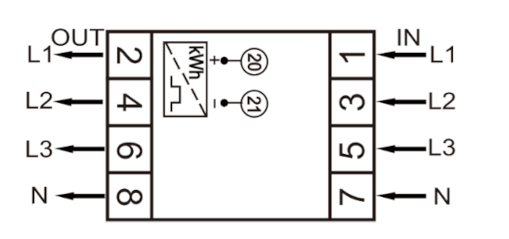

Conectarea Contorului
N - conexiune fir neutru
IN - intrare
OUT - iesire
L1 - conexiune faza 1
L2 - conexiune faza 2
L3 - conexiune faza 3
Marcaje
Curent de baza (5A): valoarea curentului la care eroarea procentuala de masurare este apropiata de zero
Curent maxim (80A) - constant, sarcina maxima a contorului (data pentru o singura faza)
Curent minim (0,25 A) - cea mai mica valoare a curentului de sarcina pe care contorul o inregistreaza in conformitate cu standardul
Curent de pornire (0,02A) - cea mai mica valoare a curentului de sarcina pe care contorul o detecteaza si o inregistreaza
Caracteristici tehnice:
Tip contor: Electronic
Curent nominal (In) [A]: 5
Curent maxim (Imax) [A]: 80
Curent minim [A]: 0,25
Curent de pornire (Ist) [A]: 0,004
Tensiune nominala (Un) N-L [V]: 230
Tensiune nominala (Un) L-L [V]: 400
Frecventa [Hz]: 50
Frecventa impulsuri [imp/kWh]: 1000
Clasa de precizie [W]: 0,55
Tip de pol: Trifazat
Model: Masurare directa
Clasa de precizie a masurarii: 1
Tip energie: Putere activa si reactiva
Putere activa: Da
Putere reactiva: Da
Energie livrata: Da
Energie returnata: Da
Potrivit pentru: Consum / injectie (pobór / zwrot)
Posibilitate resetare subcontor: Da
Suport memorie: Baterie Li-Ion
Calibrat: Da
Omologare: MID (Directiva privind instrumentele de masurare)
Iesire impuls: Optica
Tip impuls: S0
Rata impulsuri [imp/kWh]: 1000
Tensiune iesire impuls [V DC]: 12–27
Curent iesire impuls [mA]: ≤27
Multi-tarif: Nu
Tip afisaj: Digital
Iluminare de fundal: Da
Port IR: Da
Metoda de montare: Pe sina DIN (TH-35 mm)
Latime in module: 4,3
Sectiune maxima conductori [mm²]: 35
Latime [mm]: 76
Adancime [mm]: 65
Inaltime [mm]: 100
Interval de temperatura [°C]: -25 … +55
Umiditate maxima: ≤95%
Tip protocol: IR
Tip interfata: EN 62056-21
Grad de protectie (IP): IP51
Conformitate: MID 2014/32/EU
Conform standardelor: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015
Afisaj [kWh]: LCD 6+2 = 123456,12
Numar cifre afisaj: 6+2
Cuplu de strangere borne de putere [Nm]: 2,5
Cuplu de strangere borne comunicatie [Nm]: 0,4
